XTC 1000中低压智能配电监控系统，主要是对10KV/400V配电室中压柜/低压柜多功能仪表、微机保护等设备进行实时监控，实现遥测、遥信功能；
系统概述

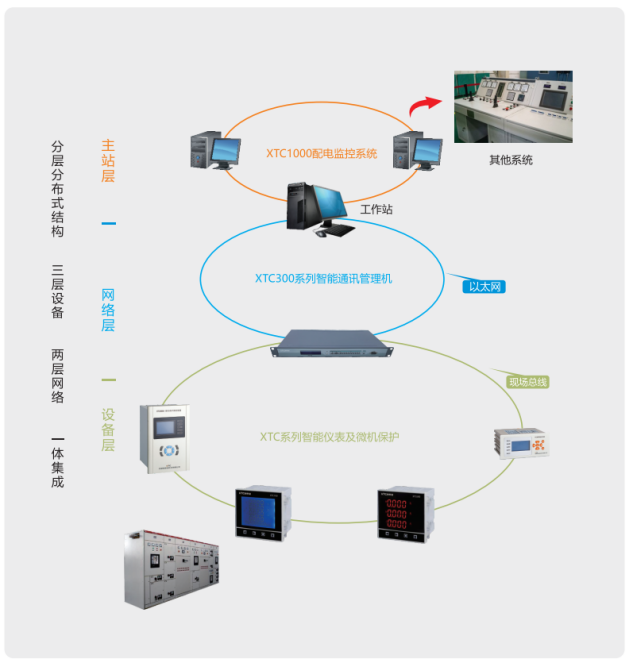

系统架构：
XTC 1000中低压智能配电监控系统采用分散、分层、分布式结构设计。按间隔单元划分、模块化设计,整个系统分为三层:现场设备层、网络通讯层、系统管理层。
设备层 - 现场电力系统测量控制层
测控层是现场电力系统测量、控制的设备总称,包括XTC 系列电力测量装置,以及直流屏控制器、柴油发电机和变压器温控仪等第三方设备。
通讯层 - 网络通讯及信息交互层
通讯层是完成监控系统通讯的底层通讯链路、通讯转换设备及顶层通讯链路(如光纤以太网、TCP/IP网络)的总称,包括网络通讯模块、以太网交换机、光纤收发器以及光缆、通讯电缆等。
对于单个变配电室的系统,采用现场总线和以太网的网络组织形式。
对于多个变配电室的系统,采用光纤通讯网络与现场总线、以太网相结合的网络组织形式,其中站站之间采用光纤星   型网络或光纤冗余环型网络,站内采用现场总线和以太网的网络。
主站层 - 监控中心管理层
